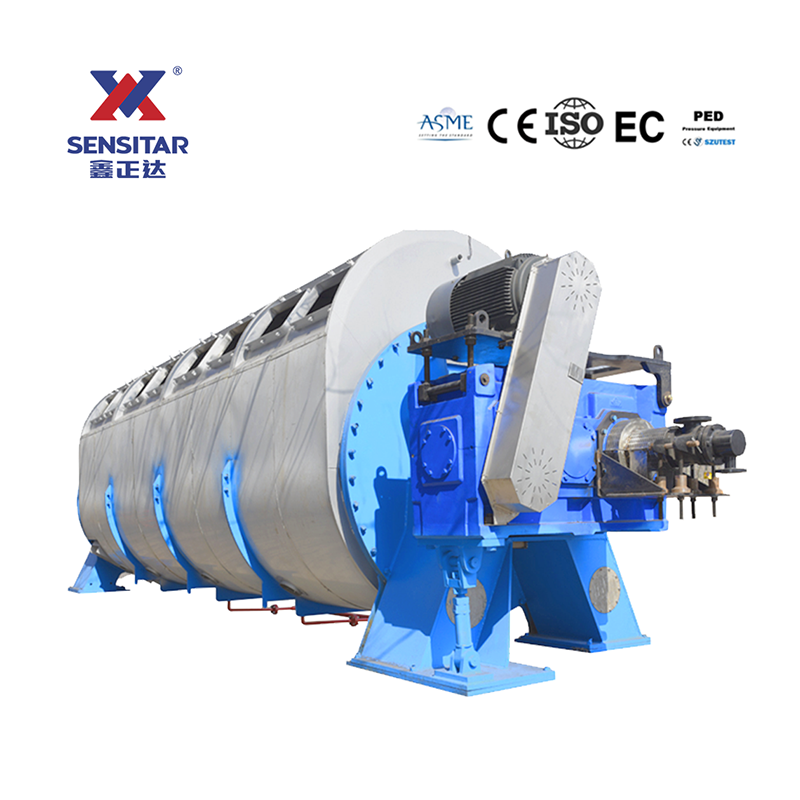

Дисковая сушилка
Ротор состоит из Центральной трубы, на которой свариваются вертикально расположенные и параллельные диски с двойными стенками. Эта конструкция максимально увеличивает площадь нагрева и сушки.
Влажный материал подается в сушилку через вход на приводном конце. Материал транспортируется через сушилку и перемешивается с помощью лопаток, установленных на роторе.
Материал высушивается при непосредственном контакте с паровой поверхностью ротора. Испаренная из материала вода удаляется через паровой купол в верхней части статора.
Вход пара на не приводном конце ротора, а конденсатный выход помещен на приводном конце ротора. Скребки предназначены для предотвращения налипания материала между дисками ротора.
Высушенный материал выгружается на противоположном конце статора через винтовой шнек с приводом переменной скорости.
Основные характеристики:
оборудован муфтой, которая позволяет повторить запуск с нагрузкой при внезапной остановке во время работы, не требуется выгрузка сырья;
• корпус с паровой рубашкой, увеличивает площадь сушки, должным образом улучшается эффективность, что обеспечивает необходимую сушку материала;
• удобное расположение смотровых люков, простое открытие и закрытие с помощью ручек, стеклянные смотровые окошки;
• основной вал сделан из супер толстой нержавеющей стали из бесшовной трубы;
• основание стальное, отсутствие конкретного места, устанавливается в удобном для эксплуатации месте.
Технические характеристики
Тип | Площадь нагревания | Мощность | Размеры и вес | |||
㎡ | KW | Длина | Ширина | Высота | Вес | |
mm | mm | mm | ton | |||
1228 | 60 | 30 | 7750 | 2050 | 2600 | 22 |
1242 | 90 | 45 | 9700 | 2050 | 2600 | 26 |
1537 | 110 | 45 | 9050 | 2200 | 3200 | 30 |
1542 | 130 | 45 | 9750 | 2200 | 3200 | 31 |
1551 | 150 | 55 | 11100 | 2200 | 3200 | 37 |
1850 | 215 | 75 | 11100 | 2560 | 3500 | 52 |
2050 | 260 | 75 | 11300 | 2800 | 3650 | 59 |
2064 | 320 | 90 | 13250 | 2800 | 3650 | 68 |
2264 | 375 | 110 | 14000 | 3000 | 3850 | 79 |
2550 | 400 | 110 | 12200 | 3300 | 4150 | 84 |
2564 | 515 | 132 | 14150 | 3300 | 4150 | 99 |
2578 | 595 | 160 | 16150 | 3300 | 4150 | 120 |
2864 | 650 | 160 | 14150 | 3600 | 4500 | 116 |
2878 | 730 | 200 | 16150 | 3600 | 4500 | 135 |
